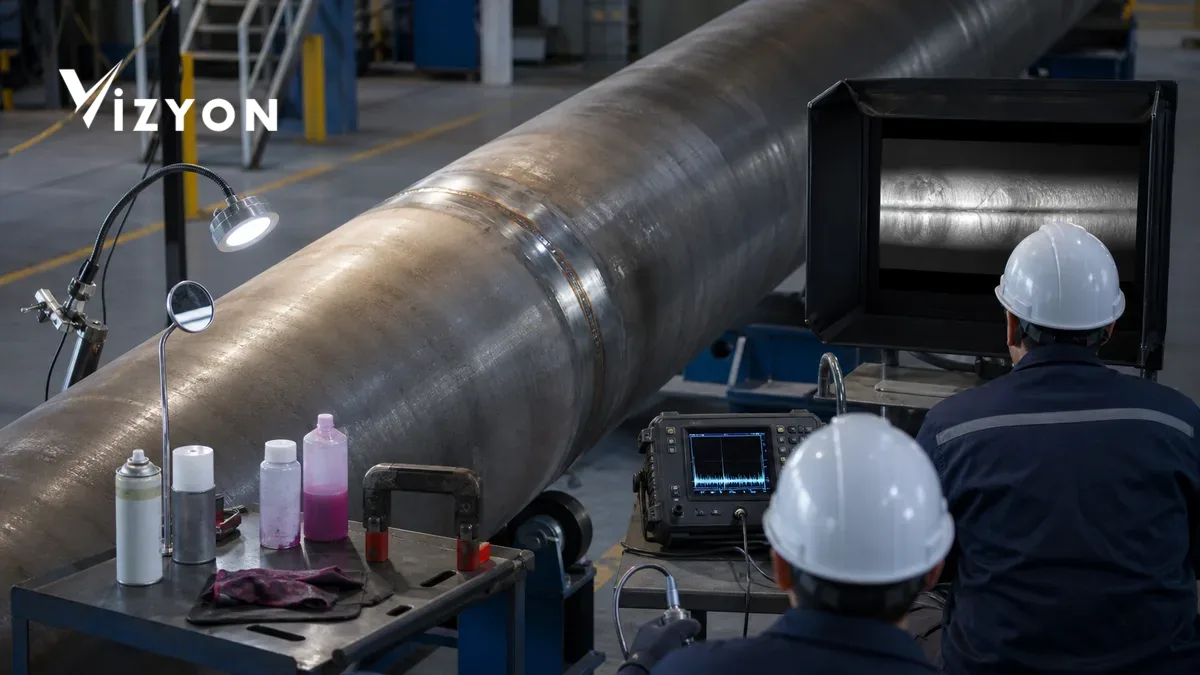

NDT Yazılımında VT, PT, MT, UT ve RT Raporları Nasıl Yönetilir?

Beş yöntem için ortak rapor omurgası nedir?

Her NDT kaydı; iş emri, parça veya kaynak kimliği, yöntem, uygulama tarihi, personel, cihaz, prosedür, standart, kapsam, ham kanıt, değerlendirme ve onay bağını taşımalıdır.

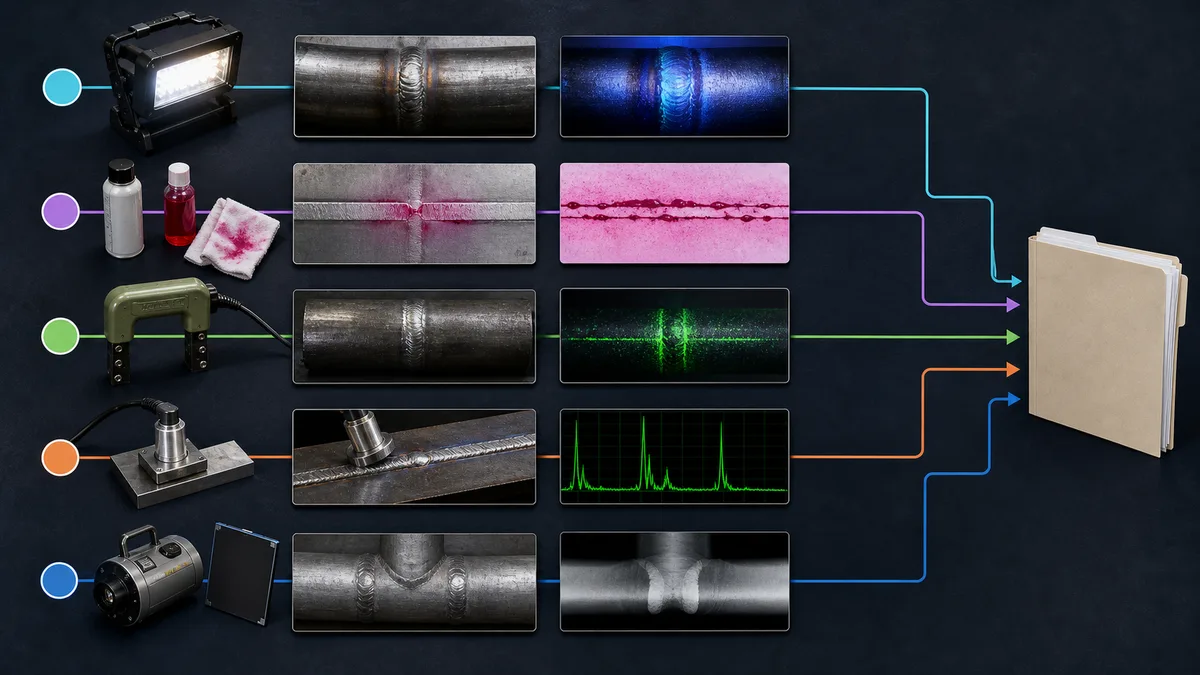

Ortak omurga, aynı proje içindeki yüzlerce muayene kaydını karşılaştırmayı kolaylaştırır. Müşteri, proje, hat veya ekipman, kaynak numarası, malzeme, kalınlık, çizim/izometri referansı ve muayene yüzdesi bir kez tanımlanabilir. Ardından VT, PT, MT, UT veya RT işi bu ana kayda bağlanır. Böylece aynı kaynak için önce görsel muayene, sonra yüzey veya hacimsel yöntem uygulandığında dosyalar birbirinden kopmaz.

Bununla birlikte ortak alanlar yöntem özelindeki teknik ayrıntıların yerine geçmez. “Sonuç: uygun” ve tek bir fotoğrafla kapanan kayıt, hangi tekniğin uygulandığını, yöntemin sınırlarını ve kararın hangi kanıta dayandığını açıklamaz. NDT yazılımı, kullanıcıya doğru yöntemin formunu açmalı; zorunlu alanları prosedüre göre yönetmeli ve ilgili olmayan alanları rapora taşımamalıdır.

VT, PT, MT, UT ve RT kayıtları hangi noktada ayrılır?

Yöntemler; inceledikleri süreksizlik türü, uygulanabildikleri malzeme/koşul, kullanılan ekipman ve ürettikleri ham kanıt açısından ayrılır.

ISO 17635:2025, kaynaklar için yöntem seçimini kalite gereksinimi, malzeme, kalınlık, kaynak prosesi ve muayene kapsamı gibi girdilerle ilişkilendirir. Dolayısıyla yazılım, beş yöntemi yalnız menü seçeneği olarak sunmamalı; kuruluş prosedürünün izin verdiği teknik ve kapsam kombinasyonlarını yönetmelidir.

VT raporunda fotoğraf dışında ne bulunmalı?

VT kaydı; muayene kapsamını, erişim ve görüş koşullarını, kaynak bölgesini, kullanılan yardımcı ekipmanı, ölçülen geometrik bulguları ve konumlu kanıtı içermelidir.

ISO 17637:2016, metalik malzemelerdeki ergitme kaynaklarının görsel muayenesini ve gerektiğinde kaynak öncesi birleşim değerlendirmesini ele alır. Yazılımda kaynak numarası veya bölge, muayene aşaması, yüzey durumu, erişim yönü, kullanılan ayna/boroskop/ölçüm aracı ve fotoğraf konumu gibi alanlar kuruluş prosedürüne göre yapılandırılabilir.

Fotoğrafa yalnız dosya olarak bakılmamalıdır. Çekim tarihi, işi açan kayıt, yükleyen kişi ve açıklanan bulgu korunmalı; fotoğraf üzerinde yapılan işaretleme orijinal görüntüyü değiştirmeden ayrı katman veya yeni türev olarak saklanmalıdır. Böylece kırpılmış ya da işaretlenmiş görsel ile ham görüntü karşılaştırılabilir.

VT sonucu bir başka yöntemin gerekliliğini doğurabilir. Bu durumda yeni PT, MT, UT veya RT işi aynı kaynak kartından açılmalı; önceki VT bulgusu bağlantı olarak aktarılmalı, metin elle yeniden yazılmamalıdır.

PT raporunda proses süreleri neden önemlidir?

PT, yalnız renkli bir indikasyon fotoğrafından ibaret değildir; yüzey hazırlığı, penetrant sistemi ve proses adımlarının kayıtlı olması sonucun yorumlanabilirliğini artırır.

ISO 3452-1:2021; beyaz ışık veya UV-A altında, yüzeye açık çatlak, bindirme, katlanma, gözenek ve birleşme eksikliği gibi süreksizliklerin penetrant yöntemiyle tespitini kapsar. Standart, yöntemi tanımlar; kabul kriterini tek başına vermez. Yazılım bu nedenle temizleme, penetrant uygulama, fazla penetrantın giderilmesi, geliştirme ve inceleme adımlarını kurum prosedürüne uygun sırada kaydetmelidir.

Ürün sistemi ve lot bilgileri, yüzey/malzeme uygunluğu, ortam ve parça sıcaklığı, bekleme süreleri ve aydınlatma koşulları kurumun formunda yer alıyorsa yapılandırılmış alan olmalıdır. Süreler için otomatik sayaç yardımcı olabilir; ancak kullanıcı kaydının yerine geçmemeli ve çevrimdışı çalışmada zaman damgaları güvenli biçimde senkronlanmalıdır.

İndikasyon fotoğrafı kaynak veya parça krokisindeki konumla eşleşmelidir. “Fotoğraf 12” gibi anlamsız adlar yerine kaynak kimliği, bölge ve sıra ilişkisi kullanılmalıdır. Revizyonda fotoğrafın başka bir işe taşınması yetki ve işlem iziyle sınırlandırılmalıdır.

MT raporunda yöntem ile kabul seviyesi nasıl ayrılır?

MT formu, manyetik parçacık uygulama tekniğini ve tespit koşullarını kaydeder; kabul/ret kararı ise ilgili ürün veya kaynak standardındaki ayrı kriterle gerekçelendirilir.

ISO 9934-1:2016, ferromanyetik malzemelerde manyetik parçacık muayenesinin genel prensiplerini; yüzey hazırlığı, mıknatıslama teknikleri, tespit ortamı ve sonuçların kaydedilip yorumlanmasını ele alır. Resmî ISO özetinde kabul kriterlerinin bu standartta tanımlanmadığı açıkça belirtilir. Yazılımda “metot standardı” ile “kabul standardı/şartname” alanlarının ayrı olması bu nedenle önemlidir.

Yoke, güç kaynağı, UV/ışık ölçer veya kullanılan diğer ekipmanlar cihaz kartından seçilmeli; gerekli performans kontrolleri kuruluş prosedürüne göre iş kaydına bağlanmalıdır. Mıknatıslama yönü ve tarama tekrarı, indikasyonun konumu ve türü, yüzey koşulu ve demanyetizasyon gerekliliği gibi alanlar serbest metne bırakılmadan yönetilebilir.

Sistem malzeme tipine göre bir ön uyarı sunabilir; fakat malzemenin ferromanyetik uygunluğunu yalnız stok tanımından kesin varsaymamalıdır. Teknik personelin doğrulaması ve kullandığı dayanak kayda girmelidir.

UT ham verisi raporla nasıl eşleştirilir?

UT raporu; prob ve tarama ayarlarıyla birlikte ham A-scan veya tarama dosyasını, indikasyon konumunu ve değerlendirme kaydını aynı benzersiz muayene kimliğine bağlamalıdır.

ISO 17640:2018, belirli koşullardaki metalik ergitme kaynaklarının manuel ultrasonik muayene tekniklerini, muayene seviyelerini ve değerlendirmeyi ele alır. ISO sayfası bu baskının yayımlanmış olduğunu ve yeni baskı çalışmasının geliştirme aşamasında bulunduğunu gösterir. Bu durum, yazılımın standart sürümünü tarihçeli tutması gerektiğine iyi bir örnektir: yeni işlerde hangi baskının uygulanacağı kuruluşça belirlenir; eski raporlar yeni sürüm yayımlandı diye geriye dönük değiştirilmez.

Prob tipi, frekans, açı, referans blok, hassasiyet ayarı, transfer düzeltmesi, tarama yüzeyi, muayene seviyesi ve tarama planı gibi parametreler yöntem şablonunda yer alabilir. Cihazdan dosya aktarımı varsa dosyanın bütünlük özeti, aktarım zamanı ve kaynak cihazı kaydedilmelidir. Ekran fotoğrafı, ham dosyanın yerine tek başına yeterli kabul edilmemelidir; kuruluş prosedürü hangi kanıtın saklanacağını belirler.

İndikasyon listesinde kaynak koordinatı, derinlik/konum, uzunluk veya karakterizasyon gibi alanlar kullanılan teknik ve değerlendirme yaklaşımına göre açılmalıdır. Yazılım her UT işinde aynı alanları zorunlu yaparsa farklı parça, teknik ve sözleşmelerde hatalı bir kesinlik yaratabilir.

RT film ve dijital görüntü arşivi nasıl kurulmalı?

RT arşivi, film veya dijital görüntüyü kaynak kimliği, pozlama düzeni, teknik parametre, görüntü kalite kanıtı, değerlendiren kişi ve rapor sürümüyle eşleştirmelidir.

ISO 17636-1:2022, filmle X ve gama ışını tekniklerini; ISO 17636-2:2022 ise hesaplamalı radyografi ve dijital dedektör dizileri dâhil dijital teknikleri ele alır. Her iki resmi ISO özeti de bu dokümanların tek başına kabul seviyelerini tanımlamadığını belirtir. Dijital görüntüde bilgisayar, yazılım, monitör ve görüntüleme koşullarının önemli olduğu da ISO 17636-2 özetinde vurgulanır.

Bu nedenle yazılım “RT dosyası yükle” alanıyla sınırlı kalmamalıdır. Kaynak-film/dedektör eşlemesi, çekim geometrisi, görüntü kalite göstergesi, görüntü sınıfı/teknik sınıf, yeniden çekim nedeni ve değerlendirme sürümü takip edilmelidir. DICOM benzeri özel format veya üretici dosyası kullanılıyorsa orijinal dosya korunmalı; web önizlemesi ayrı türev olmalıdır.

Radyasyon güvenliği, lisans ve saha kontrol yükümlülükleri yetkili kurumların mevzuatı ve kuruluş prosedürleriyle yürütülür. Yazılım izin, cihaz ve görev kayıtlarını takip edebilir; bir kullanıcıyı yetkilendiren kamu otoritesi gibi davranamaz ve güvenli çalışma sorumluluğunu üstlenmez.

Rapor açılmadan önce hangi kalite kapıları çalışmalı?

En azından yöntem-personel kapsamı, cihaz durumu, zorunlu saha alanları, ham kanıt, teknik gözden geçirme ve kabul referansı tamamlanmadan nihai rapor yayımlanmamalıdır.

• İşin yöntemi ve sektörü, atanan personelin kayıtlı yetkinliğiyle eşleştirilir.
• İş tarihinde cihazın geçerliliği ve kuruluşa özgü ara kontrol şartları değerlendirilir.
• Yöntem formundaki kritik alanlar eksikse taslak rapor işaretlenir; nihai onaya geçilmez.
• Ham fotoğraf, film, tarama veya cihaz çıktısının iş kimliği doğrulanır.
• Metot standardı, muayene seviyesi ve kabul kriteri ayrı ayrı belirtilir.
• Teknik gözden geçiren kişinin yaptığı değişiklikler ve karar gerekçesi işlem izinde korunur.

ISO 9712:2021 kapsamındaki personel yeterliliği ile ISO/IEC 17020:2026 ve ISO/IEC 17025:2017 çerçevelerindeki kuruluş/laboratuvar sorumlulukları birbirine karıştırılmamalıdır. Bir personel belgesi, kuruluşun tüm yöntemlerini otomatik olarak kapsam içine almaz; bir yazılım kuralı da akreditasyon kararı değildir.

Rapor numarası ve revizyon zinciri nasıl yönetilir?

Ana rapor numarası sabit kalabilir; yöntem, ek rapor ve revizyonlar kontrollü alt numara veya sürüm mantığıyla birbirine bağlanmalıdır.

Bir kaynak için birden çok yöntem uygulandığında kuruluş iki modelden birini seçebilir: her yöntem için ayrı rapor ve ortak kapak; ya da tek paket içinde yöntem ekleri. Her iki modelde de VT, PT, MT, UT ve RT kayıtlarının kendi teknik onayları korunmalıdır. Paket PDF oluşturmak, yöntem kayıtlarını tek bir serbest metne dönüştürmek anlamına gelmez.

Revizyon sırasında değişmeyen ham kanıt yeniden üretilmemeli; hangi alanın neden değiştiği görünür olmalıdır. Rapor iptal edildiğinde açık doğrulama ekranı eski dosyayı “güncel” göstermemeli, ancak yetkili iç kullanıcılar tarihçeye ulaşabilmelidir. E-imza belgenin bütünlüğünü destekler; teknik kabul kararını kendiliğinden vermez.

NDT yazılımı pilotunda hangi beş iş denenmeli?

En doğru değerlendirme, her yöntemi temsil eden küçük fakat gerçekçi beş işin çevrimdışı saha ve teknik onay dâhil uçtan uca yürütülmesidir.

1. VT: Aynı kaynak için genel, yakın plan ve ölçü fotoğrafını konumlu kaydedin.
2. PT: Proses adımlarını, ürün lotunu ve indikasyon krokisini çevrimdışı sahada tamamlayın.
3. MT: Metot standardı ile kabul referansını ayrı seçin; cihaz ve aksesuar izini inceleyin.
4. UT: Cihazdan ham dosya aktarın, prob/kalibrasyon bağını ve revizyonu test edin.
5. RT: Bir görüntüyü yanlış kaynakla eşleştirmeye çalışın; sistemin ikinci kontrolünü gözlemleyin.

Vizyon NDT ve DT, yöntem bazlı form, personel yeterliliği, cihaz izlenebilirliği, film/görüntü arşivi ve e-imzalı rapor akışını aynı ürün ailesinde ele alır. Kuruluşunuza özgü pilotu planlamak için demo talebi oluşturabilirsiniz. Daha geniş süreç mimarisi için sahadan rapora dijitalleşme rehberini okuyabilirsiniz.
